交貨快品質好選博奧

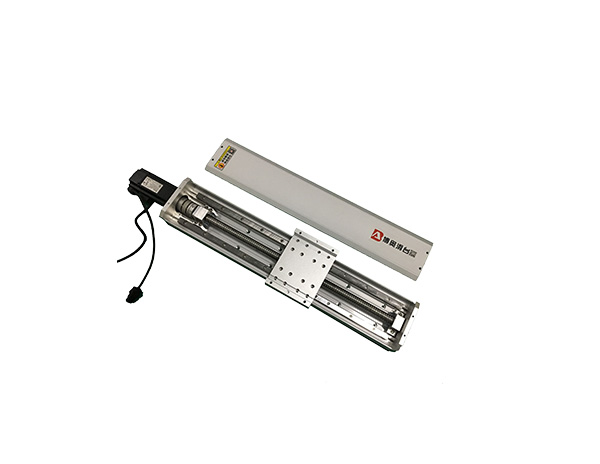

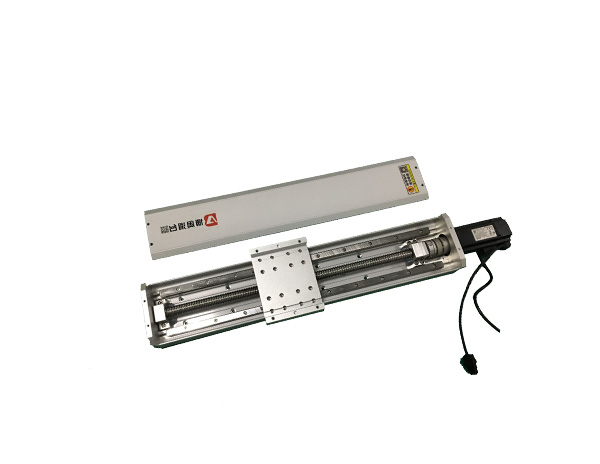

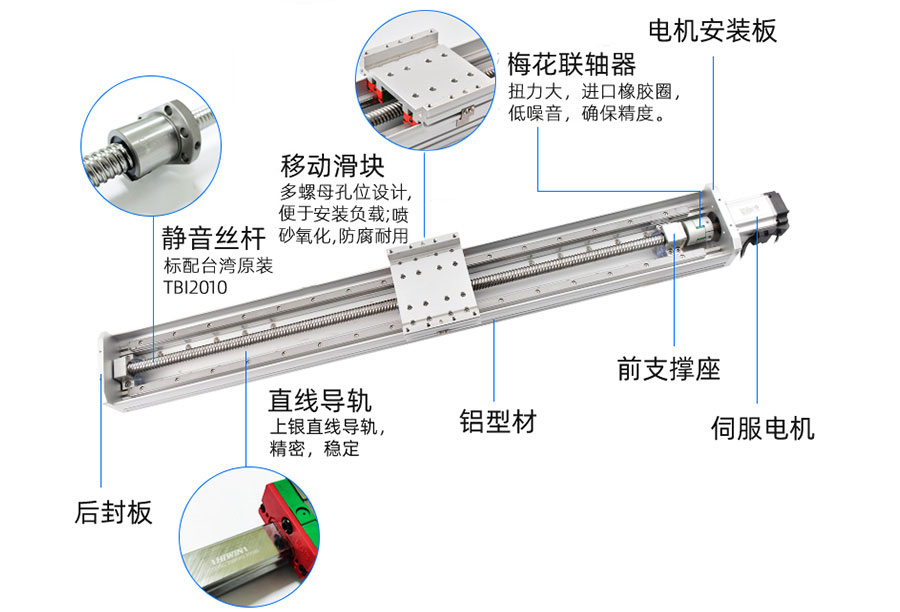

本產品適用于各類常規生產環境，專門定制結構合理、高強度的鋁合金型材，一體成型，整體CNC加工，確保平行度、粗糙度、直線度滿足模組要求，可按要求定制各種行程，或做非標改動；安裝方便，標配加工沉頭安裝孔，型材自帶M6螺母槽，滿足多種裝配需求；型材表面電泳，美觀耐磨，亦可定制氧化黑色等其他顏色；蓋板可拆卸，便于安裝、清潔，維護；運動部件均采用進口TBI絲桿及上銀導軌，確保產品性能穩定可靠。
1、采用TBI滾珠絲桿，精度高，性能穩定；
2、高強度鋁合金型材，整體結構簡潔、美觀，安裝維護方便；
3、可單軸、多軸組合使用；
4、可選配控制系統、伺服電機、步進電機、光電開關、拖鏈等配件；
5、可非標定制，具體聯系我司銷售人員；
6、電機安裝可根據實際使用空間選用:電機直連、電機左右折、電機下折；
| 產品型號 | BO-126-L2020-S300mm-BD-P400W-A1 | ||||
| 重復定位精度 | 土0.02mm | ||||
| 驅動方式 | 滾珠絲桿傳動 | ||||
| 導程 | 5 | 10 | 20 | 40 | |
| 最高速度(mm/s) | 250 | 500 | 1000 | 2000 | |
| 最大可搬重量(KG) | 水平使用 | 90 | 70 | 35 | 20 |
| 重直使用 | 30 | 20 | 10 | 5 | |
| 定格推力(N) | 341 | 170 | 85 | 42 | |
| 有效行程 | 300mm(行程可定制100-1800mm/50pitch) | ||||
| 滾珠絲桿外徑 | 臺灣TBI C7Φ20 | ||||
| 高剛性直線導軌 | 臺灣上銀EGH15*12.5 | ||||
| 聯軸器 | 10*14 | ||||
| 原點感應器 | 外掛 | FC-SPX303Z | |||
| BO | — | 126 | — | L20 | — | S300mm | — | BD | — | P400W | — | A1 | ||||
| 型號 | 模組寬度 | 導程 | 有效行程 | 馬達安裝方式 | 馬達規格 | 限位開關 | ||||||||||
| 60-210mm | L5： | 05mm | 100-1800mm | BD | 馬達直連安裝 | P | 松下400W | 1 | 含1個感應器 | |||||||
| L10： | 10mm | 間隔 50mm pitch | BL | 馬達外置左側 | p | 松下750W | 2 | 含2個感應器 | ||||||||
| L16： | 16mm | BR | 馬達外置右側 | 3 | 含3個感應器 | |||||||||||
| L20： | 20mm | BM | 馬達外置下方 | |||||||||||||
| M | 馬達內置 | |||||||||||||||
溫馨提醒：

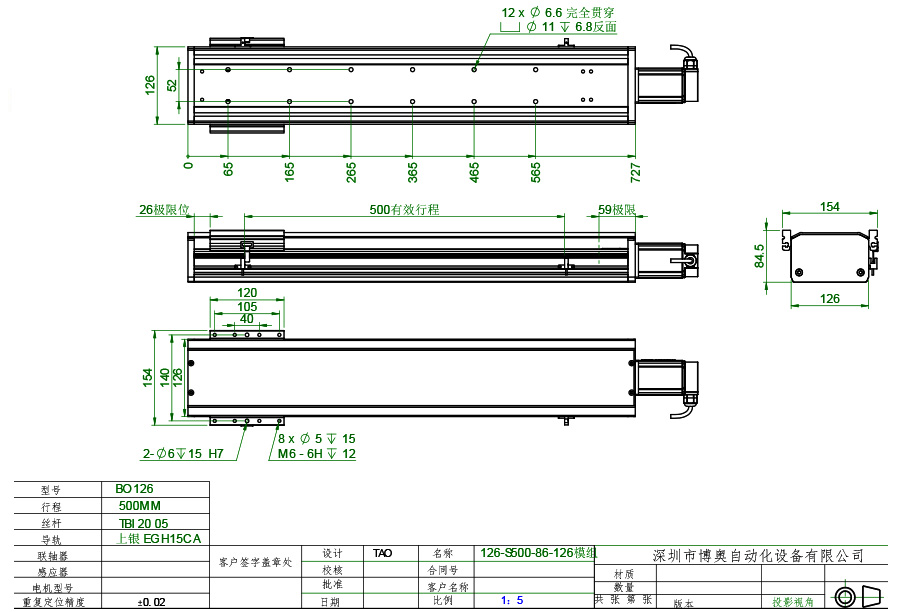

1、本產品為標準滾珠絲桿模組，我司可根據實際要求提供3D圖、2D圖，標配是模組本體，不包含運動所需的電機、光電開關，運動控制卡，如有需要請聯系銷售人員；
2、有效行程、最大負載、最快速度三要素，直接關系到選型，建議讓銷售人員給您推薦優選方案；
3、本產品出廠前均經過嚴格檢驗、測試，請勿隨意拆卸，如有疑問請聯系我們！
要快要好，就選博奧
大族激光、浙江大學、比亞迪等客戶常年合作
項目概述：一款自動把培養皿浸入培養液中裝置
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
根據后續回訪，使用效果很好，完美解決問題，2018年至今沒有任何故障！
項目概述：雙絲桿加轉角器同動組合方案
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
客戶收到后特意裝好，拍照過來表示很好！沒有做不到，只有想不到！
項目概述：自動化設備---非標拉鉚機
行程要求：1200MM
最大負載：15kg
速度要求：1MM/S
客戶需要非標設計一款跨度較大的龍門組合，實現較大產品的拉鉚——非標拉鉚機
Product Recommendations
news
好多客戶在選模組滑臺的時候都會有些疑問-究竟什么是滾珠絲桿？什么是T型絲桿？下面給大家講解下:一、區別滾珠絲桿與T型絲杠的主要區別在于---載荷在運動表面之間的傳遞方式（1）滾珠絲杠采用圓形滾珠軸承，以減少摩擦，提高效率。（2）T型絲杠采用低摩擦系數之間的滑動表面。因此，T型絲桿一般達不到滾珠絲杠效率(約90%)。（3）對摩擦磨損機理的簡單分析表明，滑動摩擦的可預測性必然低于采用圓球技術的傳動。疲勞壽命方程，如L10壽命，在實際應用中是非?？煽康?。綜上所述，由于滾珠絲杠和T型絲杠對性能和壽命的預測能力不同，它們?cè)趹?yīng)用領域存在著根本性的差異。?二、特點（1）滾珠絲杠具有負載、剛度、效率、負載周期、可預測性等優點，但成本較高。雖然與其他平動直線運動方案相比，滾珠絲杠的成本效益更高，但其設計更為復雜，需要硬
直線模組也叫線性模組、電動模組、單軸機械手、數控滑臺。雖然相比于其他多關節機械手，線性模組滑臺功能雖然有點單調，但是它是實現自動化的重要產品。一、直線模組的性能1、驅動系統，一般有伺服電機或步進電機驅動；2、傳動系統，包括同步帶輪傳動和滾珠絲桿傳動兩種；3、定位精度，通?？蛇_(dá)±0.02mm；4、負荷，根據需要選擇，從1KG-100KG均有相應機型；5、速度，根據需要，配不同的絲桿導程。二、應用的領域1、全自動點膠設備，全自動鎖螺絲機設備。組合成三坐標運動平臺；2、自動焊接設備，線性模組負責焊槍的運動；3、自動植螺母機，線性模組負責將加熱后的螺母裝到汽車零件內；4、自動檢測機，線性模組負責將待檢驗產品送到CCD檢測范圍內；5、自動化裝配，自動化搬運。直線模組負責零件的運輸。
隨著工業自動化的發展，在機械方面出現了越來越多的集成化配件出現，直線模組滑臺就是其中一個體現，模塊化的設計思想在自動化生產方案中應用越來越廣，而作為直線運動機構中重要的模塊，現在常用的從傳動上來講可以分為三類，下面從傳動的方式上為大家介紹一下各個分類的應用特點。
