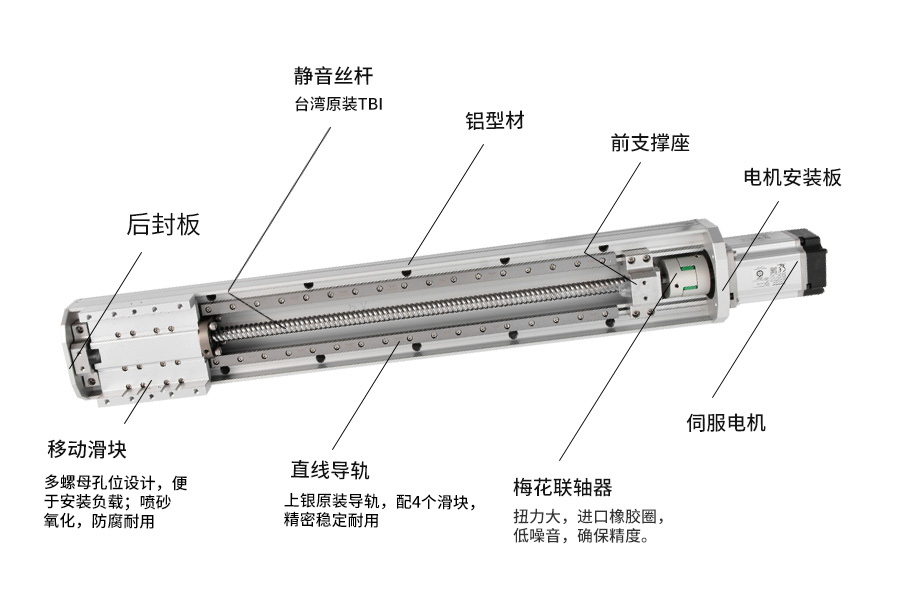

本產品適用于各類常規生產環境，專門定制結構合理、高強度的鋁合金型材，一體成型，整體CNC加工，確保平行度、粗糙度、直線度滿足模組要求，可按要求定制各種行程，或做非標改動；安裝方便，標配加工沉頭安裝孔，型材表面電泳，美觀耐磨，亦可定制氧化黑色等其他顏色；蓋板可拆卸，便于安裝、清潔，維護；運動部件均采用進口TBI絲桿及上銀導軌，確保產品性能穩定可靠。
1、采用TBI滾珠絲桿，精度高，性能穩定；
2、高強度鋁合金型材，整體結構簡潔、美觀，安裝維護方便；
3、可單軸、多軸組合使用；
4、可選配控制系統、伺服電機、步進電機、光電開關、拖鏈等配件；
5、可非標定制，具體聯系我司銷售人員；
6、電機安裝可根據實際使用空間選用:電機直連、電機左右折、電機下折；
| 產品型號 | BO-180-L2510-S300mm-BD-P400W-A1 | ||||
| 重復定位精度 | 土0.02mm | ||||
| 驅動方式 | 滾珠絲桿傳動 | ||||
| 導程 | 5 | 10 | 25 | 50 | |
| 最高速度(mm/s) | 250 | 500 | 1250 | 2500 | |
| 最大可搬重量(KG) | 水平使用 | 120 | 80 | 60 | 50 |
| 重直使用 | 50 | 30 | 15 | 10 | |
| 定格推力(N) | 2563 | 1281 | 640 | 320 | |
| 有效行程 | 300mm(行程可定制100-2500mm/50pitch) | ||||
| 滾珠絲桿外徑 | 臺灣TBI C7Φ25 | ||||
| 高剛性直線導軌 | 臺灣上銀EGH20*15.5 | ||||
| 聯軸器 | 14*19 | ||||
| 原點感應器 | 外掛 | FC-SPX303Z | |||
| BO | — | 180 | — | L25 | — | S300mm | — | BD | — | P400W | — | A1 | ||||
| 型號 | 模組寬度 | 導程 | 有效行程 | 馬達安裝方式 | 馬達規格 | 限位開關 | ||||||||||
| 60-210mm | L5： | 05mm | 100-2500mm | BD | 馬達直連安裝 | P | 松下400W | 1 | 含1個感應器 | |||||||
| L10： | 10mm | 間隔 50mm pitch | BL | 馬達外置左側 | p | 松下750W | 2 | 含2個感應器 | ||||||||
| L25： | 25mm | BR | 馬達外置右側 | 3 | 含3個感應器 | |||||||||||
| L50： | 50mm | BM | 馬達外置下方 | |||||||||||||
| M | 馬達內置 | |||||||||||||||
溫馨提醒：
1、本產品為標準滾珠絲桿模組，我司可根據實際要求提供3D圖、2D圖，標配是模組本體，不包含運動所需的電機、光電開關，運動控制卡，如有需要請聯系銷售人員；
2、有效行程、最大負載、最快速度三要素，直接關系到選型，建議讓銷售人員給您推薦優選方案；
3、本產品出廠前均經過嚴格檢驗、測試，請勿隨意拆卸，如有疑問請聯系我們！
要快要好，就選博奧
大族激光、浙江大學、比亞迪等客戶常年合作
項目概述：一款自動把培養皿浸入培養液中裝置
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
根據后續回訪，使用效果很好，完美解決問題，2018年至今沒有任何故障！
項目概述：雙絲桿加轉角器同動組合方案
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
客戶收到后特意裝好，拍照過來表示很好！沒有做不到，只有想不到！
項目概述：自動化設備---非標拉鉚機
行程要求：1200MM
最大負載：15kg
速度要求：1MM/S
客戶需要非標設計一款跨度較大的龍門組合，實現較大產品的拉鉚——非標拉鉚機
